メーカー希望小売価格

¥28600

商品について

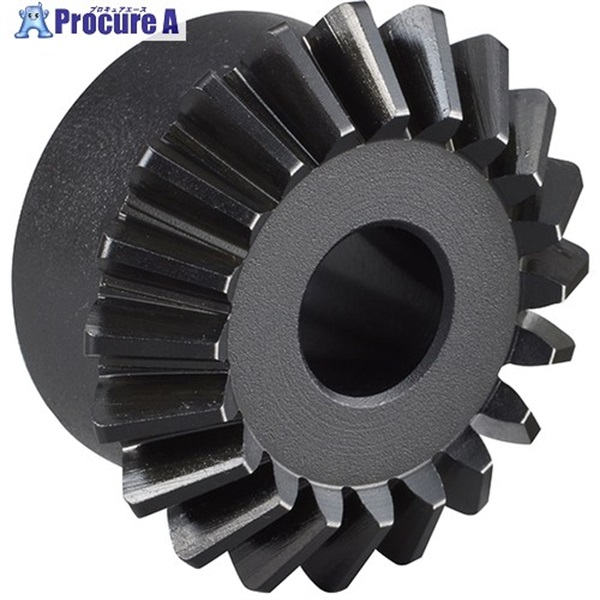

KANA 焼入マイタギヤSCMKM5-30 片山チエン(株)

特長
・歯部に浸炭焼入しているため、強度・耐摩耗性が高いマイタギヤです。

用途
・あらゆる機械装置で、軸の回転方向を90°変える時に使用。

商品仕様

メーカー名

片山チエン(株)

ブランド名

KANA

商品名

KANA 焼入マイタギヤ

型式

SCMKM5-30

メーカー希望小売価格

26000円(税抜)

JANコード

4582759620440

仕様

●モジュール:5
●歯数:30
●基準円直径(mm):150
●穴径H7(mm):35
●組立距離(mm):120
●取付ねじM:M8
●全長(mm):21.24
●歯幅(mm):8
●形状:M3
●歯先円直径(mm):32.12
●ボス径(mm):26
●ボス長さ(mm):13
●穴長さ(mm):19
●歯先円直径(mm):157.07
●軸穴径 下穴dH7(mm):28
●軸穴径 最大(mm):85
●ボス径BD(mm):130
●全長(mm):68.56
●歯先距離G(mm):48.54
●ボス長さH(mm):35
●穴長さI(mm):62
●歯幅T(mm):30
●おさえ面径K(mm):99.15
●形状:M3

●精度等級:JIS B 1704 4級
●歯形:グリーソン
●圧力角:20°
●表面処理:黒染
●熱処理:歯部のみ浸炭焼入
●歯面硬度:HRC55～60

材質/仕上

●機械構造用合金鋼

原産国

中国

セット内容/付属品

注意事項

組立品
